产品特点
技术参数

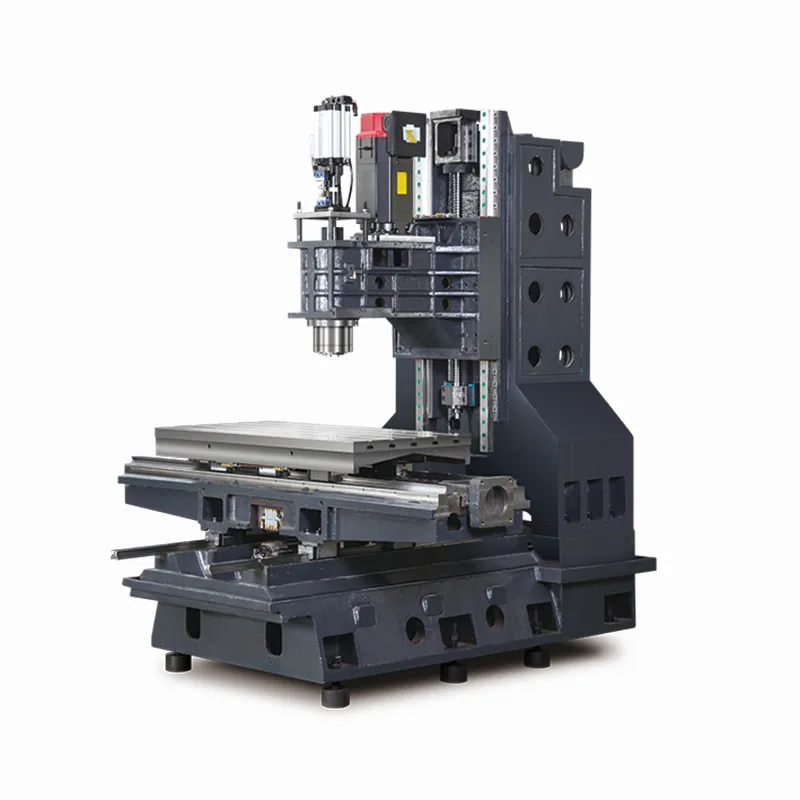

● 最佳钢性结构
铸件采用高品质的米汉纳铸铁，并经热处理消除内应力，以确保长期使用不变形。
机床采用计算机有限元分析技术进行设计，合理的结构强度及加强筋的搭配以确保机床的最佳刚性与稳定性。
一体铸造成型的底座较分离式的设计，有更高刚性更好的抑震效果。宽大底座设计提供高速加工与重负荷承载之下所需的刚性基础。
● 高精率高效率的体现
X/Y/Z三轴采用进口线性滚柱滑轨，具有高刚性、低噪音、低摩擦系数特性，可做快速位移及获得最佳循圆精度。适合高速高精度加工需求。
三轴传动结构采用直联传动，在效率的提升同时确保精度的稳定。
| 工程台 | 工程台面积 | 550x1000mm |
| T型槽（尺寸×数量×间距） | 5–18x90mm | |
| 工程台最大载重 | 500kg | |
| 行程 | X轴行程 | 800mm |
| Y轴行程 | 550mm | |
| Z轴行程 | 550mm | |
| 主轴鼻端至工作台距离 | 110–610mm | |
| 主轴中心至立柱距离 | 550mm | |
| 主轴 | 主轴功率（连续30分钟额定） | 7.5–11kw |
| 主轴转速（皮带式主轴） | 8000rpm | |
| 主轴锥孔 | BT40 | |
| 进给 | 切削进给速率 | 12m/min |
| 快速进给率(X/Y/Z) | 36/36/36m/min | |
| X/Y/Z进给马达 | 3/3/3kw | |
| 精度 | 定位精度 | (±0.004/300,±0.008/全行程)mm |
| 重现精度 | (±0.003)mm | |
| 自动换刀 | 刀库容量（立式换刀 ） | 24pcs |
| 刀具最大重量 | 8kg | |
| 刀具最大长度 | 300mm | |
| 自动换刀刀具尺寸（满刀/临空刀） | Φ80/Φ160mm | |
| 刀柄型式 | BT40 | |
| 其他 | 电力需求 | 25kva |
| 气压需求 | 6kg/cm² | |
| 机床重量 | 5.5T | |
| 占地面积（长×宽×高） | 2680x2450x2700mm |
