产品特点
技术参数

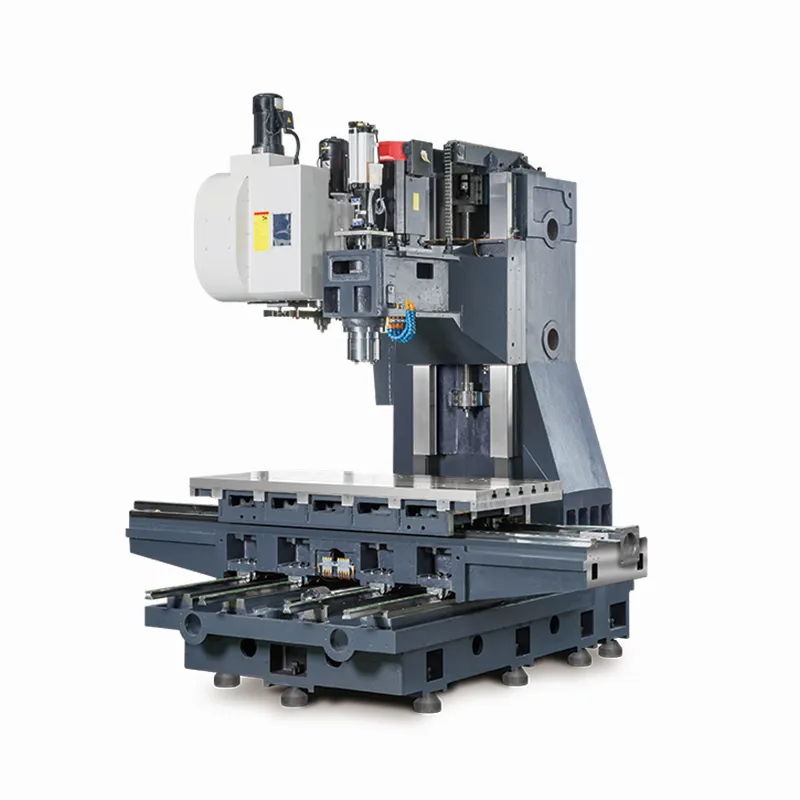

● 最佳钢性结构
铸件采用高品质的米汉纳铸铁，并经热处理消除内应力，以确保长期使用不变形。
机床采用计算机有限元分析技术进行设计，合理的结构强度及加强筋的搭配以确保机床的最佳刚性与稳定性。
一体铸造成型的底座较分离式的设计，有更高刚性更好的抑震效果。宽大底座设计提供高速加工与重负荷承载之下所需的刚性基础。
坚持每款机型的基础面、滑动面、甚至固定面以手工铲花技术来确保较佳的表面平整度与长时间下的可靠度。
● 高精率高效率的体现
X/Y采用进口綫性滚柱滑轨，具有高刚性、低噪音、低摩擦系数特性，适合重切削加工需求。
Z轴轨道硬度达HS67~75与精密研磨的方形轨道，与TURCITE接触面都是经过精密的铲花处理，配合中央润滑系统，可以达到高精度与可靠之稳定性。
三轴传动结构采用直联传动，在效率的提升同时确保精度的稳定。
| 工程台 | 工程台面积 | 550x1100mm |
| T型槽（尺寸×数量×间距） | 5–18x90mm | |
| 工程台最大载重 | 500kg | |
| 行程 | X轴行程 | 800mm |
| Y轴行程 | 550mm | |
| Z轴行程 | 550mm | |
| 主轴鼻端至工作台距离 | 120–670mm | |
| 主轴中心至立柱距离 | 590mm | |
| 主轴 | 主轴功率（连续30分钟额定） | 7.5–11kw |
| 主轴转速（皮带式主轴） | 8000rpm | |
| 主轴锥孔 | BT40 | |
| 进给 | 切削进给速率 | 10m/min |
| 快速进给率(X/Y/Z) | 36/36/16m/min | |
| X/Y/Z进给马达 | 3/3/3kw | |
| 精度 | 定位精度 | (±0.005/300,±0.001/全行程)mm |
| 重现精度 | (±0.005)mm | |
| 自动换刀 | 刀库容量（立式换刀 ） | 24pcs |
| 刀具最大重量 | 8kg | |
| 刀具最大长度 | 300mm | |
| 自动换刀刀具尺寸（满刀/临空刀） | Φ80/Φ160mm | |
| 刀柄型式 | BT40 | |
| 其他 | 电力需求 | 25kva |
| 气压需求 | 6kg/cm² | |
| 机床重量 | 6T | |
| 占地面积（长×宽×高） | 2680x2450x2700mm |
