产品特点
技术参数

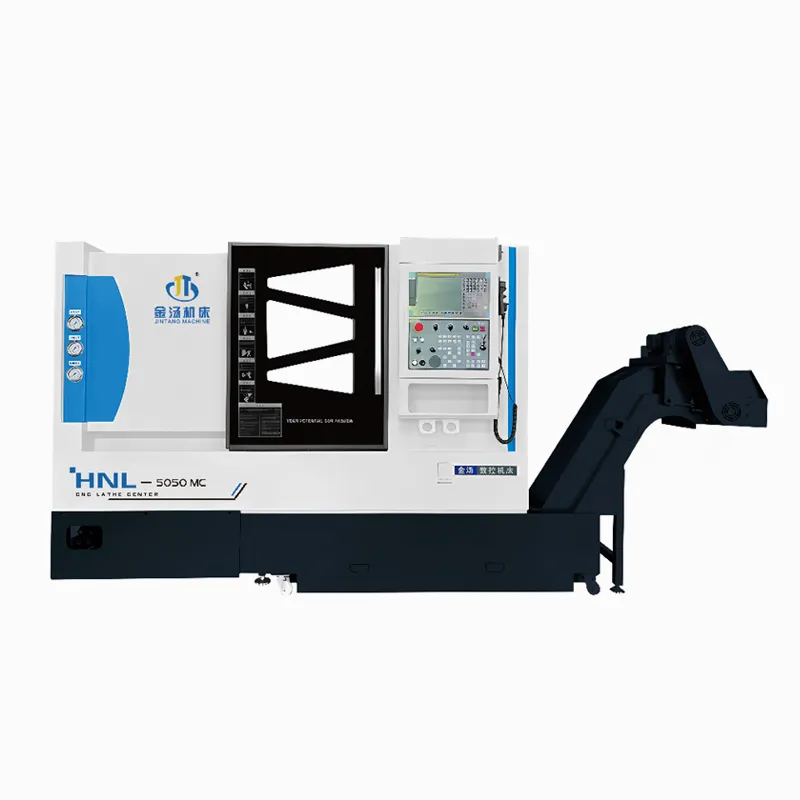

● 整体结构经过优化设计，具有更大的作业空间，更小的干涉，更强的切削速度，更紧凑的安装空间。
● 采用高性能铸铁材料，主要零件均经过两次热时效，有良好的静态、动态、热态刚度。
● 床身前端导轨采用30°或45°布置，排屑顺畅，易组成自动化生产线。
● 数控系统：标准配置：FANUC 0i TF（3B）；选择配置：新代、凯恩帝、西门子。
| 加工能力 | 床身倾斜角度 | 45° |
| 导轨类型 | 直线滚动导轨（滚柱） | |
| 机床最大回转直径 | φ550mm | |
| 拖板上最大回转直径 | φ320mm | |
| 最大加工直径 | φ290mm | |
| 最大车削长度 | 440mm | |
| 主轴 | 主轴结构 | 套筒主轴外径200（230） |
| 主轴鼻端型式 | A2-6(A2-8) | |
| 主轴通孔直径 | φ65(φ80)mm | |
| 棒料通过直径 | φ52(φ66)mm | |
| 主轴最高转速 | 4500(3500)r/min | |
| 主轴最大扭矩 | 177N.m | |
| 主电机功率 | 11/15KW | |
| C轴分度 | 0.001 deg | |
| 卡盘尺寸 | 8 inch | |
| 刀塔 | 刀塔类型 | BMT45 |
| 刀位数 | 12 | |
| 外圆刀具尺寸 | 20x20mm | |
| 最大樘杆尺寸 | φ32mm | |
| 动力刀具功率 | 2.7KW | |
| 动力刀具最高转速 | 4000rpm | |
| 动力刀座最大扭矩 | 25N.m | |
| 进给参数 | X轴导轨型号 | 35滚柱 |
| Z轴导轨型号 | 35滚柱 | |
| X轴丝杆型号 | 3212-C3 | |
| Z轴丝杆型号 | 3212-C3 | |
| 丝杠轴承 | 2562-P4 | |
| 行程 | X轴最大行程 | 210mm |
| Z轴最大行程 | 550mm | |
| 快移速度 | X轴快移速度 | 24m/min |
| Z轴快移速度 | 24m/min | |
| 进给电机 | X向进给电机 | 1.8KW |
| Z向进给电机 | 1.8KW | |
| 尾座 | 尾座结构 | 滑动硬轨 |
| 回转顶尖型号 | 回转顶尖莫氏5 | |
| 尾座行程 | 370mm | |
| 尾座移动 | 拖板带动 | |
| 尾座套筒直径 | φ85mm | |
| 顶尖行程 | 100mm | |
| 精度 | X轴重复定位精度 | 0.005mm |
| Z轴重复定位精度 | 0.005mm | |
| C轴重复定位精度 | 0.006deg | |
| X轴定位精度 | 0.009mm | |
| Z轴定位精度 | 0.012mm | |
| C轴定位精度 | 0.01deg | |
| 其他 | 冷却液压力 | 10bar |
| 防护类型 | 全封闭 | |
| 独立排屑器 | 侧排/后排 | |
| 水箱（容积） | 120L | |
| 外形（长x宽x高） | 2630x1710x1800mm | |
| 机床重量 | 3800kg | |
| 数控系统 | FANUC Oi TF(3B) |
