产品特点
技术参数

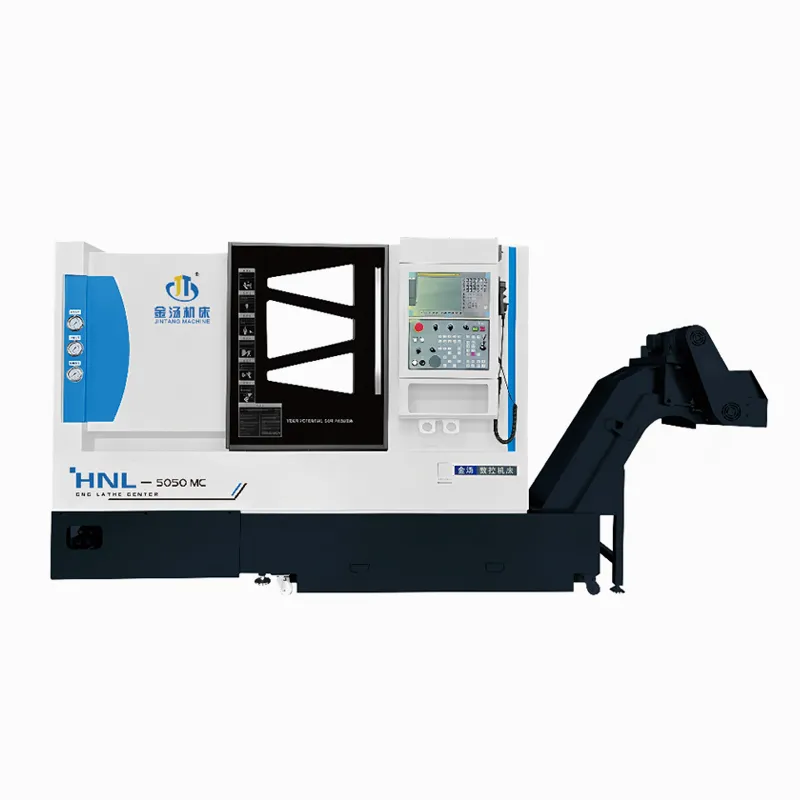

● 整体结构经过优化设计，具有更大的作业空间，更小的干涉，更强的切削速度。
● 采用高性能铸铁材料，主要零件均经过两次热时效，有良好的静态、动态、热态刚度。
● 床身整体采用30°布置，排屑顺畅，易与组成自动化生产线。
● 数控系统：标准配置FANUC Oi TF（3B)。选择配置：新代、西门子、华中数控。
| 加工能力 | 导轨类型 | 直线滚动导轨 |
| 床身倾斜角度 | 30° | |
| 床身上回转直径 | φ600mm | |
| 拖板上回转直径 | φ320mm | |
| 主轴最大车削直径 | φ320mm | |
| 最大车削长度 | 510(480)mm | |
| 主轴 | 拉杆孔直径 | φ65mm |
| 棒料通过直径 | φ52mm | |
| 最高主轴转速 | 4000rpm | |
| 主轴驱动电机（连续/30分钟） | ||
| 主轴扭矩 | 177N.m | |
| 主轴2端部类型 | A2-6 | |
| C轴最小分度 | 0.001 deg | |
| 卡盘尺寸 | 8 inch | |
| 副主轴 | 拉杆孔直径 | φ56(φ65)mm |
| 棒料通过直径 | φ42(φ52)mm | |
| 最高主轴转速 | 5000(4000)rpm | |
| 主轴驱动电机（连续/30分钟） | 电主轴7.5/11KW | |
| 主轴扭矩 | 48N.m | |
| 主轴2端部类型 | A2-5(A2-6) | |
| 卡盘尺寸 | 6(8) inch | |
| 刀塔 | 刀塔类型 | 卧式动力刀架 BMT45(BMT55) |
| 刀位数 | 15(12) | |
| 外圆刀具尺寸 | 20x20(25x25)mm | |
| 最大樘杆尺寸 | φ32(φ40)mm | |
| 动力刀座功率 | 2.7(3.7)KW | |
| 动力刀座最高转速 | 4000rpm | |
| 动力刀座扭矩 | 12(18)N.m | |
| 行程 | X轴行程 | 260mm |
| Z轴行程 | 620mm | |
| Y轴行程 | ±50(±55)mm | |
| W轴行程 | 520mm | |
| 进给速度 | X/Y/Z/W轴快速进给速度 | 24/24/12/12m/min |
| 精度 | X/Y/Z/W轴定位精度 | 0.01/0.01/0.12/0.12mm |
| C/C2轴定位精度 | 0.01deg | |
| X/Y/Z/W轴重复定位精度 | 0.005mm | |
| C/C2轴重复定位精度 | 0.006deg | |
| 其他 | 冷却液压力 | 10bar |
| 外形（长x宽x高） | 2850x1750x2040mm(不含排屑器) | |
| 净重 | 3800kg | |
| 控制器 | FANUC Oi TF(3B) |
